TES DOM.TEL. 4FP 211 03.201

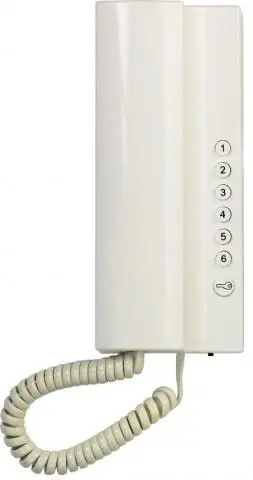

Domácí telefon 2-BUS se 7 tlačítky v designu ELEGANT slouží k hlasové komunikaci s elektrickým vrátným resp. tlačítkovým tablem řady 2-BUS GUARD či 2-BUS KARAT, ke spínání elektrického zámku, poskytuje interkomové spojení (hovor) mezi jednotlivými domácími telefony a plní i funkci bytového zvonku.

Domácí telefon je zapotřebí při instalaci jednoznačně identifikovat přiřazením tzv. systémového čísla. Naprogramováním systémového čísla vznikne hlavní domácí telefon, ke kterému je dále možné přiřadit další (max. 3) vedlejší domácí telefony, které mají stejné vlastnosti jako hlavní. Do jednoho bytu je tímto způsobem možné namontovat až 4 domácí telefony. Domácí telefon je standardně vybaveny regulací hlasitosti vyzvánění.

Technické údaje:

• 6 tlačítek (1-6) pro volbu interkomového čísla
• 1 tlačítko pro ovládání EZ
• 1 přepínač hlasitosti vyzvánění
• Barva: bílá
• Rozměry: 82x197x49 mm
• Hmotnost: 318 g

Základní vlastnosti:

• plně duplexní komunikace prostřednictvím mikrotelefonu s EV;
• zábrana odposlechu (hlasová komunikace pouze s vyzvoněným DT);
• možnost vnitřní komunikace (interkom) s jinými DT;
• ochrana proti zablokování komunikační sběrnice automatickým odpojením DT po 30s resp. 60s nečinnosti a okamžitě po vyzvonění z EV resp. TT;
• vstup pro dveřní tlačítko;
• náhrada bytového zvonku;
• akustická signalizace spojovacích procesů, díky které má uživatel okamžitou informaci o stavu systému (např. při vyzvednutí - oznamovací tón, při obsazení sběrnice nebo odpojení DT - obsazovací tón, apod.)
• různé vyzvánění podle původu vyzvonění (EV resp. TT, jiný DT, bytové tlačítko BT);
• automatické rozpoznání potřebného EZ pro otevření u systémů s více EV (vchody);
• automatické připojení naposledy vyzvoněného DT k EV;
• 4-místná logická adresa DT v systému;
• pružný číslovací systém (možnost přiřazení libovolného DT k libovolnému tlačítku TT beze změn v instalaci systému);
• volba jiného DT pomocí 6 číslicových tlačítek;
• 2 až 4 paralelní DT pod jednou logickou adresou (v jednom bytě, domě, kanceláři);
• pro interní komunikaci mají i vedlejší DT každý své číslo;
• základní délka hovoru DT - EV 30 s, DT - DT 60 s;
• upozornění účastníků hovoru tónem před uplynutím doby 30s resp. 60s; možnost prodloužení hovoru o dalších 30s resp. 60s krátkým stlačením vidlicového přepínače DT;
• upozornění na uvolnění sběrnice po pokusu o interkomové spojení při obsazené sběrnici;
• akustické návěští melodickým vyzváněním;
• možnost naprogramování jiných jednotónových melodií (podle dodaných podkladů);
• tlačítko pro ovládání elektrického zámku;
• skryté programovací tlačítko pro přiřazení adresy (v EV resp. TT i v DT);
• dva způsoby přiřazení adresy (z hlavního EV resp. TT nebo z DT);
• identifikace vlastní adresy pomocí tónů ve sluchátku DT;
• nízká proudová spotřeba v klidovém stavu;
• dálkové napájení domácích telefonů po dvojvodičové sběrnici z hlavního EV resp. TT
• mikrofon: elektretový;
• sluchátko: nízkoimpedanční elektrodynamický reproduktor;
• vyzváněč: piezoelektrický měnič.
• možnost regulace vyzvánění

Zapojení DT do systému

Montáž DT je jednoduchá, vodiče komunikační sběrnice se připojí na svorky BUS1 a BUS2.
Při správné polaritě okamžitě po připojení zazní ve sluchátku krátký tón (v opačném případě je zapotřebí změnit polaritu na svorkách BUS1 a BUS2). DT je možné použít i jako bytový zvonek k tomu slouží svorky BZV+ a BZV- .
K DT je možno připojit přídavný bytový zvonek 4FN 605 22 (plast) či 4FN 605 26 (keramika), který se připojuje na konektor XC2 na DPS.

Programování

Domácí telefon v systému 2-BUS je nutno jednoznačně identifikovat. Při montáži je každému zařízení přiděleno systémové číslo SČ představující jeho adresu v systému (každý vedlejší DTV musí být přiřazen k určitému hlavnímu DTH). Z této adresy je následně odvozeno tzv. interkomové číslo IČ, které slouží k interkomovému spojení mezi jednotlivými domácími telefony.
Po naprogramovaní se vytvoří tabulka systémových a interkomových čísel DTH a DTV.
