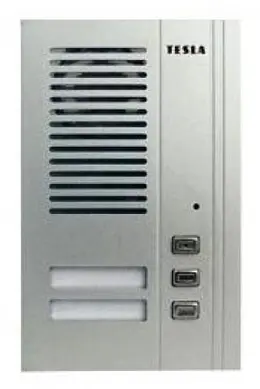

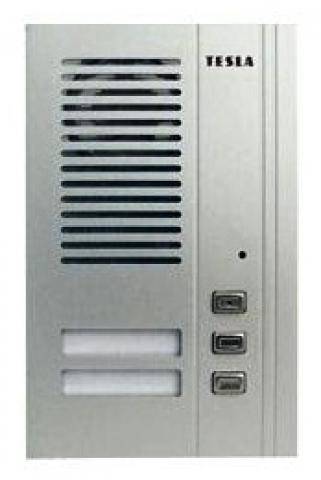

TES MODUL 4FN 230 35 2-BUS GUARD 2TL

Modul EV 2-BUS GUARD se 2 vyzváněcími tlačítky Modul elektrického vrátného se dvěma tlačít... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 40992388 Zkopírováno

Kód dodavatele: 4FN 230 35 Zkopírováno

EAN: 8585001524219 Zkopírováno

Instalační technika: Sběrnicový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ano

K vyzvednutí na pobočkách obvykle do 6 dnů

Na objednání obvykle do 6 dnů

Nyní s DPH: 3 176,20 Kč

Cena bez DPH: 2 624,96 Kč

Cena za ks bez DPH: 2 624,96 Kč

ks
Recykl. poplatek 1,02 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Modul EV 2-BUS GUARD se 2 vyzváněcími tlačítky

Modul elektrického vrátného se dvěma tlačítky pro vyzvonění domácího telefonu a tlačítkem pro podsvětlení modulů. Vrátný je určen pro digitální dvouvodičový systém GUARD.
  • možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)
  • spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
  • tónová akustická signalizace spojovacího procesu
  • plně duplexní hlasitá komunikace s vyvoleným DT
  • volba požadovaného DT tlačítkem na tlačítkovém tablu
  • identifikace tlačítka podsvětlenou jmenovkou
  • akustická signalizace stisknutého tlačítka
  • tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek
  • časově limitované podsvětlení jmenovek
  • tlačítka pro účastníky přímo na modulu EV
  • modulární rozšiřitelné tlačítkové tablo
  • nastavitelná doba sepnutí el. zámku
  • možnost připojit až 7 vedlejších EV
  • zápustná i povrchová montáž
  • provedení v designu GUARD
Technické údaje
  • Počet vyzváněcích tlačítek: 2
  • Počet tlačítek podsvícení: 1
  • Rozměry: 110 x 174 x 35 mm (v x š x h)
  • Povrchová úprava: eloxovaný hliník
  • Síťový zdroj: 4FP 672 57
  • Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03
  • Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%
Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Zapojení v systému

Elektrický vrátný DDS GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné.

Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 2
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
Všechny parametry
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 2
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
