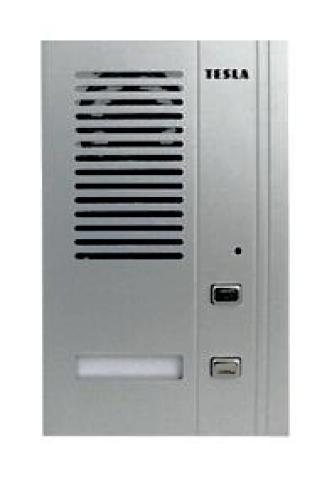

TES MODUL VRATNEHO 4FN 230 38 2-BUS

Modul EV 2-BUS GUARD s 1 vyzváněcím tlačítkem Modul elektrického vrátného s jedním tlačítk... Zobrazit více

Výrobce: TESLA STROPKOV

Kód produktu: 74998850 Zkopírováno

Kód dodavatele: 4FN 230 38 Zkopírováno

EAN: 8585001536410 Zkopírováno

Instalační technika: Sběrnicový systém

Způsob montáže: Instalace pod omítku

Modulární konstrukce: Ano

S informační cedulí: Ano

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 1 ks

Dostupnost na pobočkách

Pobočka Dostupnost
Brno - Kšírova (centrála) Ihned k vyzvednutí 1 ks
Brno-Řečkovice K vyzvednutí do 2 pracovních dnů
Blansko K vyzvednutí do 2 pracovních dnů
Bystřice nad Pernštejnem K vyzvednutí do 2 pracovních dnů
Čáslav K vyzvednutí do 2 pracovních dnů
Česká Třebová K vyzvednutí do 2 pracovních dnů
Hradec Králové K vyzvednutí do 2 pracovních dnů
Hustopeče K vyzvednutí do 2 pracovních dnů
Chotěboř K vyzvednutí do 2 pracovních dnů
Jevíčko K vyzvednutí do 2 pracovních dnů
Kladno K vyzvednutí do 2 pracovních dnů
Kroměříž K vyzvednutí do 2 pracovních dnů
Liberec K vyzvednutí do 2 pracovních dnů
Pardubice K vyzvednutí do 2 pracovních dnů
Praha 13 - Stodůlky K vyzvednutí do 2 pracovních dnů
Praha 4 - Spořilov K vyzvednutí do 2 pracovních dnů
Praha 9 - Horní Počernice K vyzvednutí do 2 pracovních dnů
Prostějov K vyzvednutí do 2 pracovních dnů
Rychnov nad Kněžnou K vyzvednutí do 2 pracovních dnů
Sokolov K vyzvednutí do 2 pracovních dnů
Svitavy K vyzvednutí do 2 pracovních dnů
Šenov u Nového Jičína K vyzvednutí do 2 pracovních dnů
Tišnov K vyzvednutí do 2 pracovních dnů
Trutnov K vyzvednutí do 2 pracovních dnů
Třebíč K vyzvednutí do 2 pracovních dnů
Uherské Hradiště K vyzvednutí do 2 pracovních dnů
Valašské Meziříčí K vyzvednutí do 2 pracovních dnů
Velké Meziříčí K vyzvednutí do 2 pracovních dnů
Vysoké Mýto K vyzvednutí do 2 pracovních dnů
Zábřeh K vyzvednutí do 2 pracovních dnů
Zastávka u Brna K vyzvednutí do 2 pracovních dnů
Zlín K vyzvednutí do 2 pracovních dnů
Žďár nad Sázavou K vyzvednutí do 2 pracovních dnů

Nyní s DPH: 3 112,68 Kč

Cena bez DPH: 2 572,46 Kč

Cena za kus bez DPH: 2 572,46 Kč

ks
Recykl. poplatek 1,02 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Modul EV 2-BUS GUARD s 1 vyzváněcím tlačítkem

Modul elektrického vrátného s jedním tlačítkem pro vyzvonění domácího telefonu a tlačítkem pro podsvětlení modulů. Vrátný je určen pro digitální dvouvodičový systém GUARD.
  • možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)
  • spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě
  • tónová akustická signalizace spojovacího procesu
  • plně duplexní hlasitá komunikace s vyvoleným DT
  • volba požadovaného DT tlačítkem na tlačítkovém tablu
  • identifikace tlačítka podsvětlenou jmenovkou
  • akustická signalizace stisknutého tlačítka
  • tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek
  • časově limitované podsvětlení jmenovek
  • tlačítka pro účastníky přímo na modulu EV
  • modulární rozšiřitelné tlačítkové tablo
  • nastavitelná doba sepnutí el. zámku
  • možnost připojit až 7 vedlejších EV
  • zápustná i povrchová montáž
  • provedení v designu GUARD
Technické údaje
  • Počet vyzváněcích tlačítek: 1
  • Počet tlačítek podsvícení: 1
  • Rozměry: 110 x 174 x 35 mm (v x š x h)
  • Povrchová úprava: eloxovaný hliník
  • Síťový zdroj: 4FP 672 57
  • Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03
  • Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%
Instalace modulu

Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou.

Zapojení v systému

Elektrický vrátný DDS GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné.

Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
Všechny parametry
Název parametru Hodnota
Instalační technika Sběrnicový systém
Způsob montáže Instalace pod omítku
Modulární konstrukce Ano
S informační cedulí Ano
S krytem Ne
S digitálním kódem dveří Ne
Se zvukovou indukční smyčkou Ne
Ochrana proti vandalismu Ne
S fotoaparátem Ne
Barva Stříbrná
Výška 174 mm
Šířka 110 mm
Hloubka 35 mm
Krytí (IP) Ostatní
Počet vyzváněcích tlačítek 1
Výška čelní desky 174 mm
Šířka čelní desky 110 mm
Druh provozu Tlačítko
Materiál Hliník
