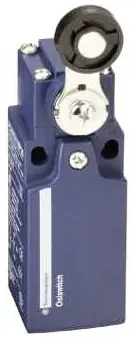

TMS OSISENSE SPÍNAČ POLOH PLAST KOMPAKT 1V+1Z M20 XCKN2118P20

Telemecanique / Schneider Electric OsiSense XCKN2118P20 je koncový polohový spínač s plast... Zobrazit více

Výrobce: TELEMECANIQUE

Kód produktu: 20865 Zkopírováno

Kód dodavatele: XCKN2118P20 Zkopírováno

EAN: 3389110214307 Zkopírováno

Uspořádání ovládacího prvku: Ostatní

Krytí (IP): IP65

Kategorie ochrany proti výbuchu pro plyn: Bez

Délka senzoru: 44.5 mm

Ihned k vyzvednutí na 15 pobočkách

Ihned k odeslání 63 ks

Nyní s DPH: 402,36 Kč

Cena bez DPH: 332,53 Kč

Cena za ks bez DPH: 332,53 Kč

ks
ks
balení (20 ks)
Recykl. poplatek 1,02 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Telemecanique / Schneider Electric OsiSense XCKN2118P20 je koncový polohový spínač s plastovou otočnou hlavou, páčkou s plastovou kladkou a kontakty 1V + 1Z (NO + NC).

XCKN2118P20 je koncový spínač řady OsiSense XC v kompaktním provedení A, s plastovým tělem i hlavou. Ovládací hlavice je otočná, s návratem pružinou, vybavená válcovou pákou s plastovou kladkou. Spínač má kontakty 1V + 1Z s mžikovou funkcí. Krytí je IP65 a kabelový vstup je M20 × 1,5 pro kabel 7–13 mm. Provozní teplota je –25 °C až +70 °C a spínač splňuje normy EN/IEC 60947-5-1 a další. Rozměry přístroje jsou 108 × 30 × 44,5 mm.

Klíčové vlastnosti

  • Značka: Telemecanique / Schneider Electric
  • Řada: OsiSense XC
  • Model: XCKN2118P20
  • Typ: Koncový / polohový spínač
  • Typ hlavy: Otočná s pružinovým návratem
  • Ovládací prvek: Válcová páka, plastová kladka O19 mm
  • Kontakty: 1V + 1Z (NO + NC), mžiková funkce
  • Krytí: IP65
  • Materiál těla a hlavy: Plast
  • Kabelový vstup: 1× M20 × 1,5 (kabel 7–13 mm)
  • Elektrické připojení: Šroubové svorky (0,34–1,5 mm2)
  • Jmenovité izolační napětí: 500 V
  • Jmenovité impulzní napětí: 6 kV
  • Zkratová ochrana: 10 A pojistka gG
  • Elektrická životnost: 5 000 000 cyklů
  • Mechanická životnost: 10 000 000 cyklů
  • Max. rychlost ovládání: 1,5 m/s
  • Provozní teplota: –25 °C až +70 °C
  • Rozměry (V × Š × H): 108 × 30 × 44,5 mm
  • Hmotnost: 0,175 kg
  • Typ přístupu: Podélný, 2 směry
  • Upevnění: Na tělo
  • Certifikace: CCC, CSA, UL, EN/IEC 60947-5-1
Název parametru Hodnota
Uspořádání ovládacího prvku Ostatní
Krytí (IP) IP65
Kategorie ochrany proti výbuchu pro plyn Bez
Délka senzoru 44.5 mm
Počet spínacích kontaktů 1
Jmenovitý provozní proud Ie při DC-13, 230 V 0.1 A
Výška senzoru 108 mm
Typ rozhraní pro zajištěnou komunikaci Bez
Počet jištěných pomocných kontaktů 0
Konstrukce skříně Kvádr
Povrchová úprava skříně Ostatní
Typ el. připojení Otvor pro zavedení kabelu metrický
Spínací funkce se zablokováním Ne
Nucené otevření Ano
Počet rozpínacích kontaktů 1
Vhodné pro bezpečnostní funkce Ne
Materiál obalu Plast
Výstup elektronický Ne
Kategorie ochrany proti výbuchu pro prach Bez
Počet přepínacích kontaktů 0
Šířka senzoru 30 mm
Typ rozhraní Bez
Jmenovitý provozní proud Ie při AC-15, 230 V 3 A
Typ ovládacího prvku Páka s kladkou
Teplota okolí během provozu -25 - 70 °C
S indikací stavu Ne
Spínací funkce Ostatní
Všechny parametry
Název parametru Hodnota
Uspořádání ovládacího prvku Ostatní
Krytí (IP) IP65
Kategorie ochrany proti výbuchu pro plyn Bez
Délka senzoru 44.5 mm
Počet spínacích kontaktů 1
Jmenovitý provozní proud Ie při DC-13, 230 V 0.1 A
Výška senzoru 108 mm
Typ rozhraní pro zajištěnou komunikaci Bez
Počet jištěných pomocných kontaktů 0
Konstrukce skříně Kvádr
Povrchová úprava skříně Ostatní
Typ el. připojení Otvor pro zavedení kabelu metrický
Spínací funkce se zablokováním Ne
Nucené otevření Ano
Počet rozpínacích kontaktů 1
Vhodné pro bezpečnostní funkce Ne
Materiál obalu Plast
Výstup elektronický Ne
Kategorie ochrany proti výbuchu pro prach Bez
Počet přepínacích kontaktů 0
Šířka senzoru 30 mm
Typ rozhraní Bez
Jmenovitý provozní proud Ie při AC-15, 230 V 3 A
Typ ovládacího prvku Páka s kladkou
Teplota okolí během provozu -25 - 70 °C
S indikací stavu Ne
Spínací funkce Ostatní
