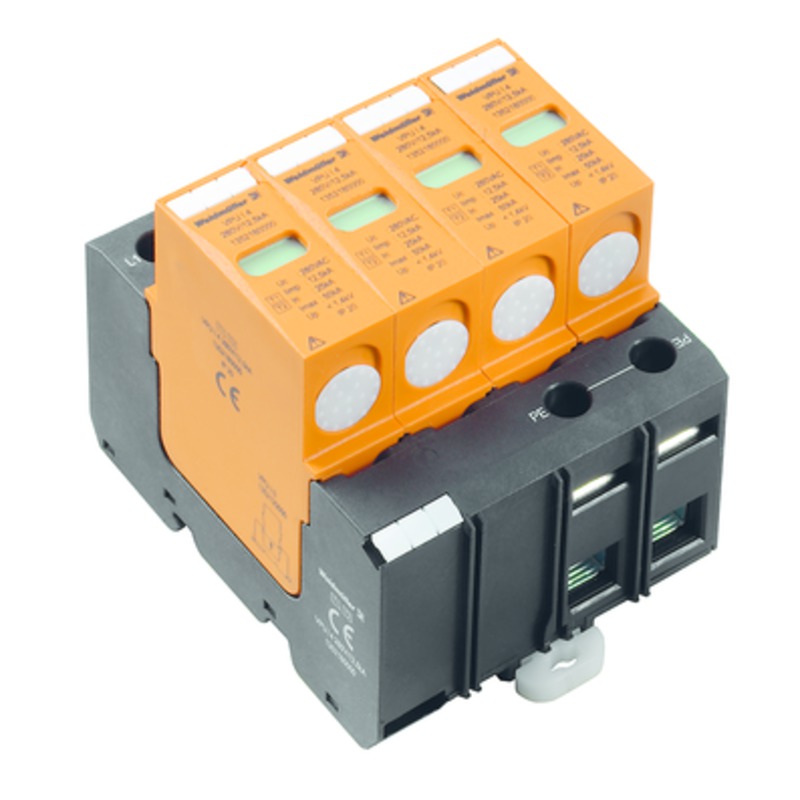

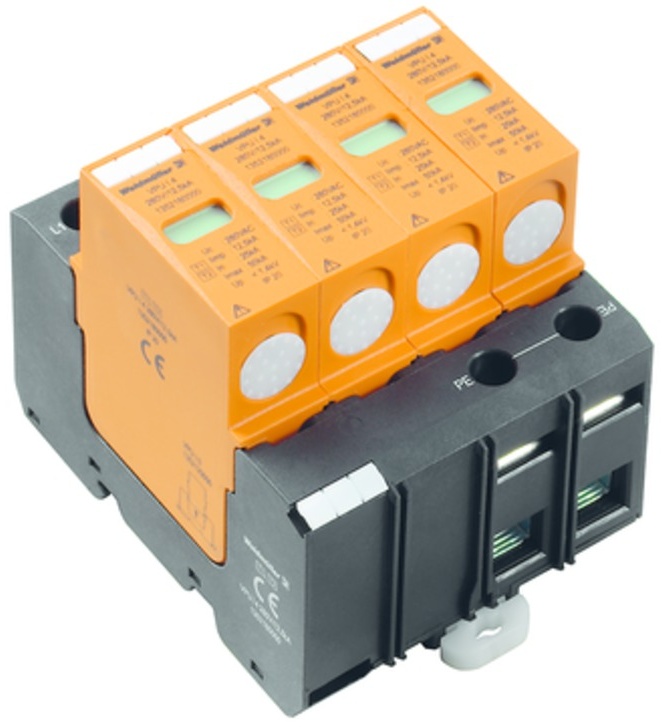

WEIDMULLER SVODIČ VPU I 4 280V/12,5KA , 1352180000

Svodič přepětí typu I a II. Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 81269127 Zkopírováno

Kód dodavatele: 1352180000 Zkopírováno

EAN: 4050118158076 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Tento produkt již není v prodeji.

Popis

Svodič přepětí typu I a II.

Parametry

Název parametru	Hodnota
Soustava DC	Ne
Soustava IT	Ne
Soustava TN	Ano
Soustava TN-C	Ne
Soustava TN-C-S	Ano
Soustava TN-S	Ano
Soustava TT	Ne
Počet vodičů (bez uzemnění)	4
Jmenovitý svodový rázový proud (8/20)	20 kA
Jmenovité napětí AC	230 V
Jmenovitý zkratový proud (Isccr)	25 kA
Maximální trvalé napětí AC	280 V
Max. svodový proud (8/20)	20 kA
Způsob montáže	DIN lišta 35 mm
Konstrukční velikost	4 TE
Napěťová ochranná hladina	1.4 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče	50 mm2
Max. průřez pružného vodiče (jemné lanko)	25 mm2
Napěťová ochranná hladina L-N	1.4 kV
S komunikačním kontaktem	Ne
Integrovaná předřazená pojistka	Ne
Signalizace na přístroji	Optické
Zkušební třída typ 2	Ano
Krytí (IP)	IP20
Integrovaná ochrana proti zkratu	Ano
