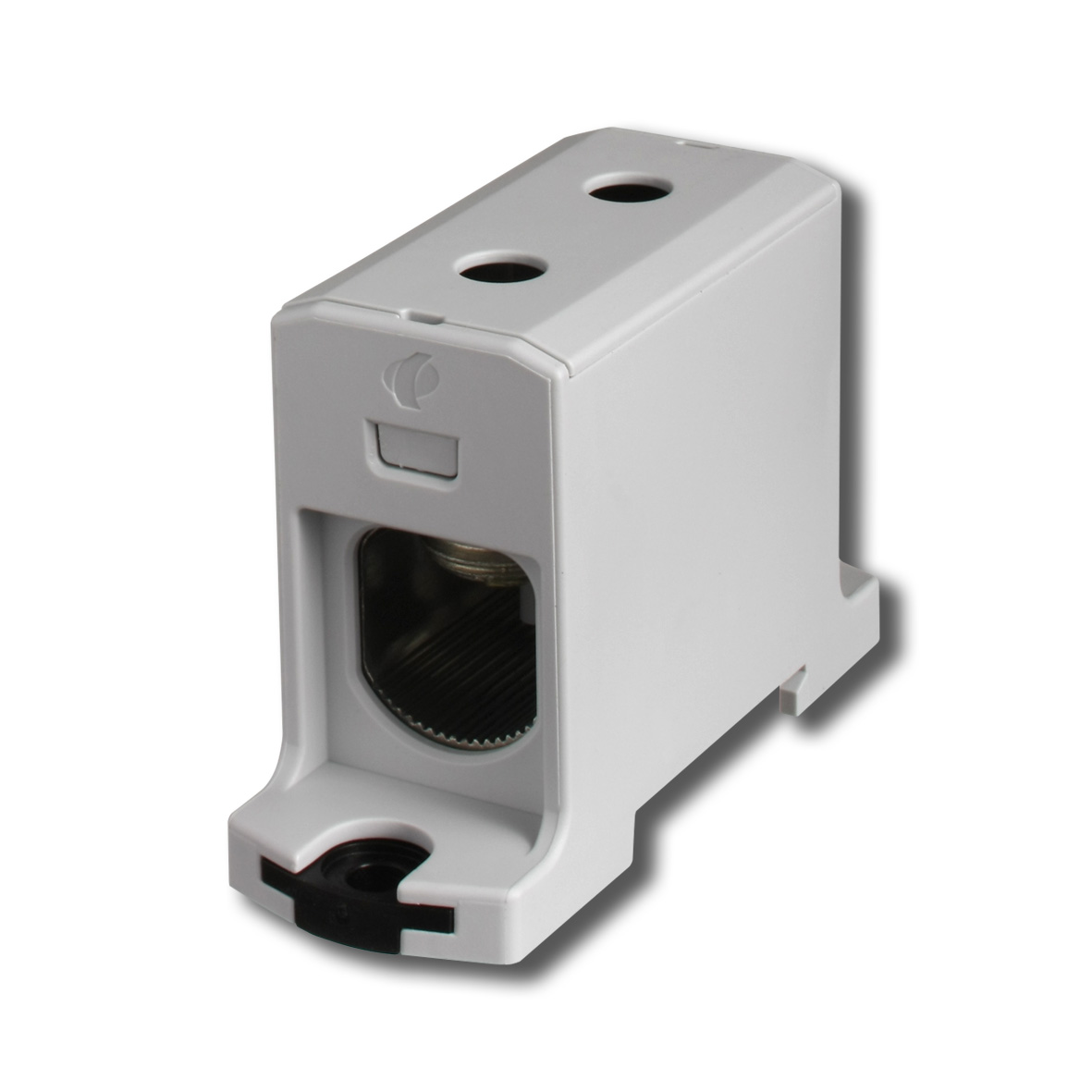

BEČOV SVORKA OTL 150/1 ŠEDÁ T021150
Výrobce: ELEKTRO BEČOV
Kód produktu: 82093748 Zkopírováno
Kód dodavatele: T021150 Zkopírováno
EAN: 8595155051097 Zkopírováno
Připojitelný průřez jednodrátového vodiče: 25 - 150 mm2
Jmenovitý proud In: 320 A
Jmenovité napětí: 690 V
Typ el. připojení 1: Závitová přípojka
Univerzální řadové svorky řady OTL jsou určeny pro hliníkové i měděné vodiče. Jsou vhodné pro všechny typy Al či Cu vodičů a to od průřezů od 1 mm do 300 mm. Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z hliníku a mědi. Měděné vodiče lze do svorek OTL umístit i v počtu dvou či tří kusů dle příslušného typu svorky. Krytí svorek OTL je IP 20. Vlastní svorky je možné instalovat na lištu TS 35, nebo je lze u všech vetších typů připevnit pomocí šroubu na montážní desku (viz příslušné tabulky s technickými parametry). Fixace svorek OTL na liště DIN se provádí koncovými svěrkami RSA L-35 či RSA L-35/2 (větší průřezy).
| Název parametru | Hodnota |
|---|---|
| Připojitelný průřez jednodrátového vodiče | 25 - 150 mm2 |
| Jmenovitý proud In | 320 A |
| Jmenovité napětí | 690 V |
| Typ el. připojení 1 | Závitová přípojka |
| Poloha připojení | Boční |
| Počet pater | 1 |
| Počet míst upnutí pro každé patro | 2 |
| Způsob montáže | DIN lišta 35 mm |
| Materiál izolačního tělesa | Termoplast |
| Provozní teplota | -25 - 80 °C |
| Třída hořlavosti izolačního materiálu dle UL 94 | V2 |
| Šířka/rozměr rastru | 31 mm |
| Výška při nejnižším možném způsobu montáže | 54 mm |
| Délka | 84 mm |
| Provedení testované ohledně nebezpečí výbuchu 'Ex e' | Ne |
| Je zapotřebí uzavírací deska | Ne |
| Barva | Šedá |
| Patra interně přemostěna | Ne |
