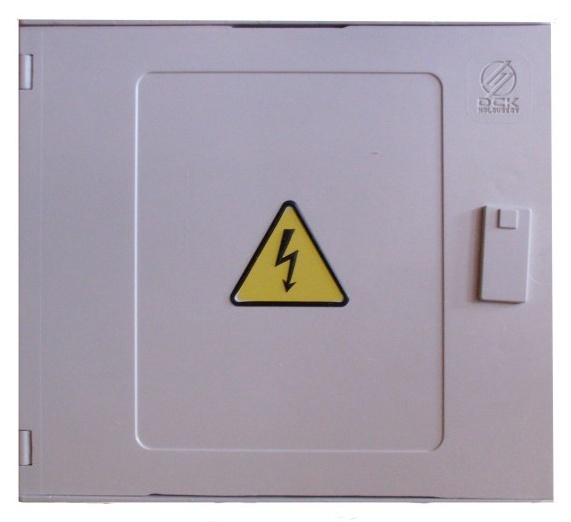

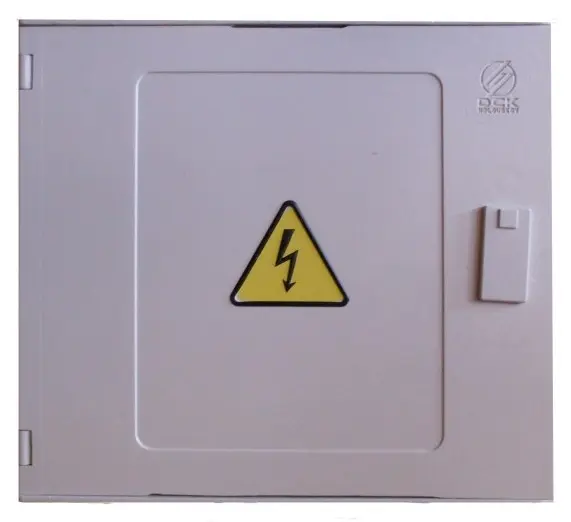

DCK SKŘÍŇ SP100/NVP1P PŘÍPOJK 3X160A (1 SADA PN00) DO ZDI K 50402-014 504100102

Určení kabelové skříně přípojkové Tělo rozvaděče X Počet jistících sad 1 Pojistkový spodek... Zobrazit více

Výrobce: DCK

Kód produktu: 81287537 Zkopírováno

Kód dodavatele: 504100102 Zkopírováno

EAN: 8596053001412 Zkopírováno

Ihned k vyzvednutí na 16 pobočkách

Ihned k odeslání 6 ks

Nyní s DPH: 2 261,25 Kč

Cena bez DPH: 1 868,80 Kč

Cena za ks bez DPH: 1 868,80 Kč

ks
Popis Dokumenty ke stažení
​
Určení kabelové skříně přípojkové
Tělo rozvaděče X
Počet jistících sad 1
Pojistkový spodek 00 (160A)
Materiálové provedení temoset
Konstrukční provedení vestavná
Způsob připojení přívodu P - konstrukční svorka
Průřez vodičů přívodu 50 mm2
Způsob připojení vývodu P - konstrukční svorka
Průřez vodičů vývodu 35 mm2
Uzavíraní dveří jednobodové s energetickým zámkem
Jmenovitý proud 160 A
Jmenovité napětí do 690 V
Stupeň krytí IP44
Jmenovitý kmitočet 50 Hz
Výška 283 mm
Šířka 324 mm
Hloubka 122 mm
Hmotnost 3,5 kg

Přístrojová výzbroj:
— 1 sada poj. spodků vel. 00

Schéma zapojení:
Schéma zapojení

Použití:
— Připojkové rozvaděče se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu.
— Rozvaděče jsou určené pro používání minimálně osobami znalými.
— Rozvaděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.

Technické provedení:
— Rozvaděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek.
— Pro vývody kabelů z rozvaděče určeného pro montáž do výklenku jsou ve dně otvory.
— Rozvaděče určené pro montáž na sloup je možné připevnit na sloup pomocí instalační sady DCK pro montáž na sloup nebo páskou Bandimex.
— Při použití na sloup jsou pro kabelové vstupy na rozváděči umístěny vývodky PG29.
— Rozváděče označené specifikací výrobce „– L“ mají kabelový prostup uzavřený odnímatelnou zavírací lištou a jsou dodávány s krycí deskou kabelového prostoru.
— U rozváděčů SP182 a SP282 je nutné dodržovat připojení přívodu na horní svorky odpínače.

Příslušenství:
— Instalační sada DCK pro montáž na sloup.
— Krycí deska kabelového prostoru.
— Krytky kontaktlů pojistkových spodků.
