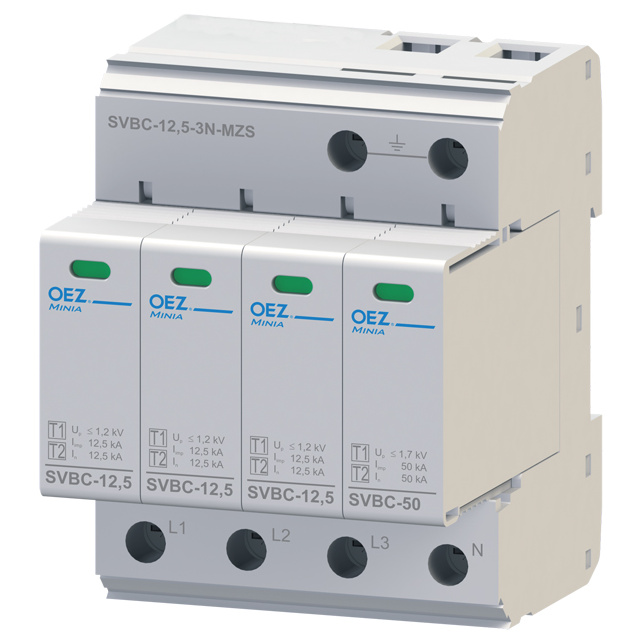

OEZ SVODIČ SVBC-12,5-3N-MZ TYP1+2 3X12,5KA 230VAC 3P+N 40621

Kombinovaný svodič přepětí a bleskových proudů - typ 1 + typ 2. Svodiče bleskových proudů ... Zobrazit více

Výrobce: OEZ

Kód produktu: 81197526 Zkopírováno

Kód dodavatele: OEZ:40621 Zkopírováno

EAN: 8590125406211 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ne

Ihned k vyzvednutí na 10 pobočkách

Ihned k odeslání 9 ks

Nyní s DPH: 6 721,19 Kč

Cena bez DPH: 5 554,70 Kč

Cena za ks bez DPH: 5 554,70 Kč

ks
Recykl. poplatek 1,97 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Kombinovaný svodič přepětí a bleskových proudů - typ 1 + typ 2. Svodiče bleskových proudů určené pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „střední ohrožení instalace“. Hlavní prvek tvoří varistor, schopný svádět bleskové proudy do 12,5 kA (10/350 us). Možnost montáže do běžných rozvodnic a rozváděčových skříní Distri. Konstrukce vícedílná, stávající se ze základny a výměnných modulů. Moduly lze v případě nutnosti odpojovat od zařízení. Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič bleskového proudu nefunkční a je nutné jej vyměnit). Možnost snadného propojení s jističi LPE, LPN propojovací lištou.
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ne
Počet pólů 4
Bleskový proud (10/350) 50 kA
Maximální trvalé napětí AC 335 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2 kV
Napěťová ochranná hladina L-N 1.2 kV
Napěťová ochranná hladina N-PE 1.7 kV
Měrná energie 625 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 15 mm
Konstrukční velikost 4 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Technologie jiskřiště s přepínáním napětí Ne
Odběr napětí chráněný proti nadproudu Ne
