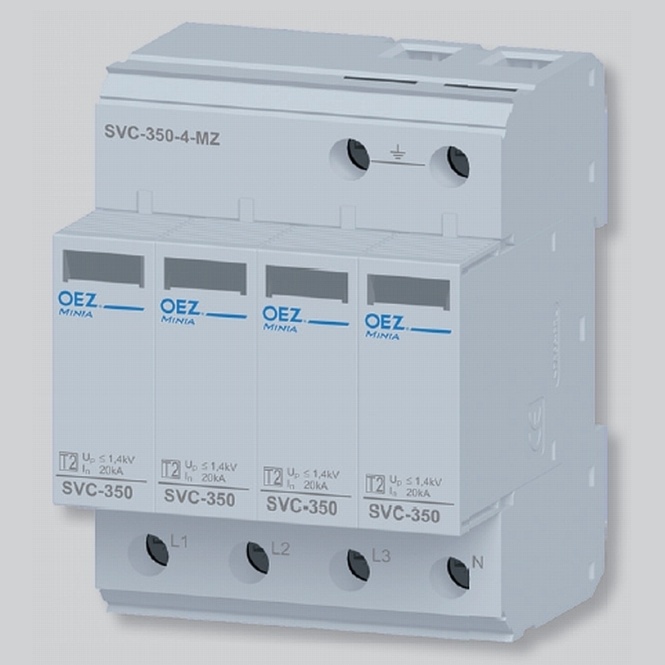

OEZ SVODIČ SVC-350-4-MZ, TYP2 20KA 350VAC 3P+N+PE, 40861

Svodič přepětí typu 2 s výměnným modulem. Svodiče přepětí určené pro použití v domovních, ... Zobrazit více

Výrobce: OEZ

Kód produktu: 81279882 Zkopírováno

Kód dodavatele: OEZ:40861 Zkopírováno

EAN: 8590125408611 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 350 V

Napěťová ochranná hladina: 1.5 kV

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 3 ks

Nyní s DPH: 4 420,94 Kč

Cena bez DPH: 3 653,67 Kč

Cena za ks bez DPH: 3 653,67 Kč

ks
Recykl. poplatek 1,26 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Svodič přepětí typu 2 s výměnným modulem. Svodiče přepětí určené pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „malé ohrožení instalace“. Pro pětivodičovou síť TN-S. Hlavní prvek tvoří varistor, schopný svádět impulzní proudy do 40 kA (8/20 us). Možnost montáže do běžných rozvodnic a rozváděčových skříní Distri. Konstrukce dvoudílná, sestávající se ze základny avýměnného modulu s vlastním varistorem. Vpřípadě poruchy postačí vyměnit modul za nový bez nutnosti odpojovat napájení. Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič přepětí nefunkční a je nutné vyměnit výměnný modul). Dálková signalizace stavu je k dispozici ve variantě ... MZS. Svodiče přepětí SVC-350-... nahrazují provedení přepěťových ochran SVM-275... Modulární přístroje Minia (N1-2008-C ). Možnost snadného propojení s jističi LPE, LPN propojovací lištou.
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 350 V
Napěťová ochranná hladina 1.5 kV
Napěťová ochranná hladina N-PE 1.5 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Integrovaná předřazená pojistka Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Krytí (IP) IP20
Počet vodičů (bez uzemnění) 4
Max. svodový proud (8/20) 40 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ne
