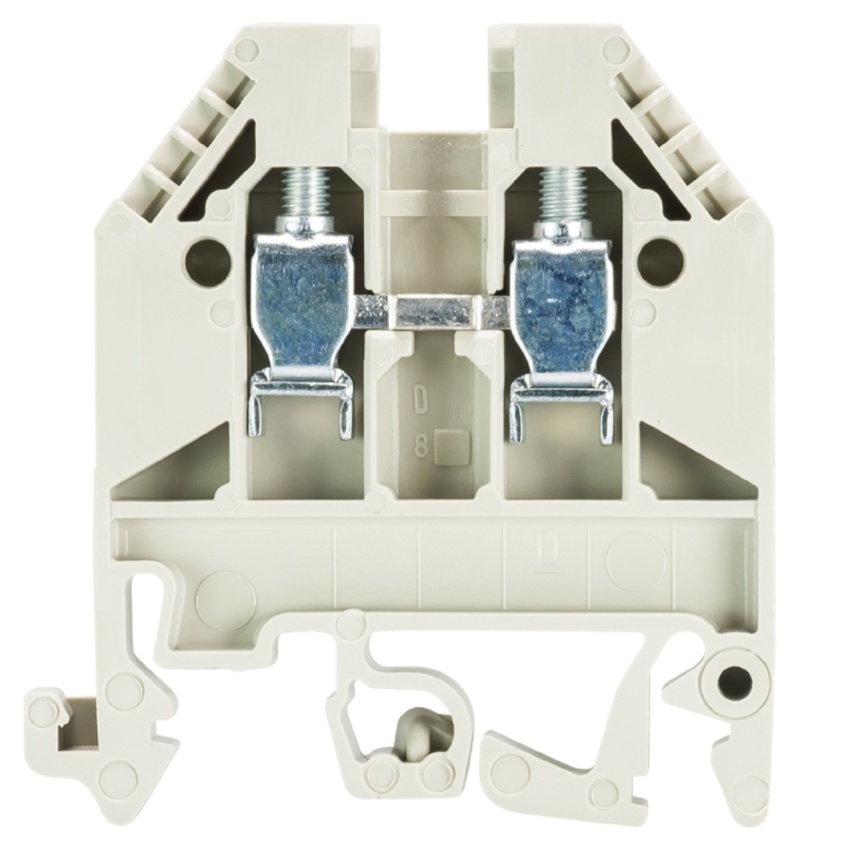

Řadová svorka WIELAND WK 4/U šedá 57.504.0055.0

Šedá řadová svorka Wieland WK4/U se šroubovým připojením pro vodiče do 6 mm², určená k mon... Zobrazit více

Výrobce: WIELAND

Kód produktu: 43992524 Zkopírováno

Kód dodavatele: 57.504.0055.0 Zkopírováno

EAN: 4015573392687 Zkopírováno

Způsob montáže: DIN/G lišta

Barva: Šedá

Jmenovité napětí: 800 V

Délka: 44.5 mm

Na dotaz

Ihned k vyzvednutí na 4 pobočkách

Nyní s DPH: 13,26 Kč

Celkem bez DPH: 10,96 Kč

Cena za ks bez DPH: 10,96 Kč

ks
ks
balení (100 ks)
Popis Parametry Dokumenty ke stažení
​

Šedá řadová svorka Wieland WK4/U se šroubovým připojením pro vodiče do 6 mm², určená k montáži na DIN/G lištu.

Wieland WK4/U je jednopatrová řadová svorka určená pro přehledné a spolehlivé propojování vodičů v rozváděčích a dalších elektroinstalacích. Obě strany jsou vybaveny bočně orientovanými šroubovými svorkami, přičemž každé patro nabízí dvě místa upnutí. Svorka umožňuje připojení lankových vodičů s dutinkou i bez dutinky v rozsahu 0,5–4 mm² a jednodrátových nebo vícedrátových vodičů v rozsahu 0,5–6 mm². Izolační těleso z termoplastu splňuje třídu hořlavosti V0 podle UL 94 a je určeno pro provozní teploty od -25 do 70 °C.

Klíčové vlastnosti

  • Jednopatrová řadová svorka se dvěma místy upnutí
  • Šroubové připojení vodičů na obou stranách
  • Boční orientace připojení
  • Průřez lankového vodiče bez dutinky 0,5–4 mm²
  • Průřez lankového vodiče s dutinkou 0,5–4 mm²
  • Průřez jednodrátového vodiče 0,5–6 mm²
  • Průřez vícedrátového vodiče bez dutinky 0,5–6 mm²
  • Jmenovitý proud 32 A
  • Jmenovité napětí 800 V
  • Montáž na DIN/G lištu
  • Izolační těleso z termoplastu
  • Třída hořlavosti V0 podle UL 94
  • Provozní teplota od -25 do 70 °C
  • Rozměrový rastr 6 mm
  • Výška 48,5 mm a délka 44,5 mm
  • Šedé barevné provedení
  • Testováno z hlediska nebezpečí výbuchu Ex
  • Pro zakončení řady je zapotřebí uzavírací deska
Název parametru Hodnota
Způsob montáže DIN/G lišta
Barva Šedá
Jmenovité napětí 800 V
Délka 44.5 mm
Provozní teplota -25 - 70 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Šířka/rozměr rastru 6 mm
Je zapotřebí uzavírací deska Ano
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Připojitelný průřez jednodrátového vodiče 0.5 - 6 mm2
Jmenovitý proud In 32 A
Výška při nejnižším možném způsobu montáže 48.5 mm
Typ el. připojení 2 Závitová přípojka
Patra interně přemostěna Ne
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.5 - 4 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 6 mm2
Materiál izolačního tělesa Termoplast
Poloha připojení Boční
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ano
