SCHN TESYS E LC1E0901BD STYKAČ 3P 09A 1V CÍVKA 24V DC

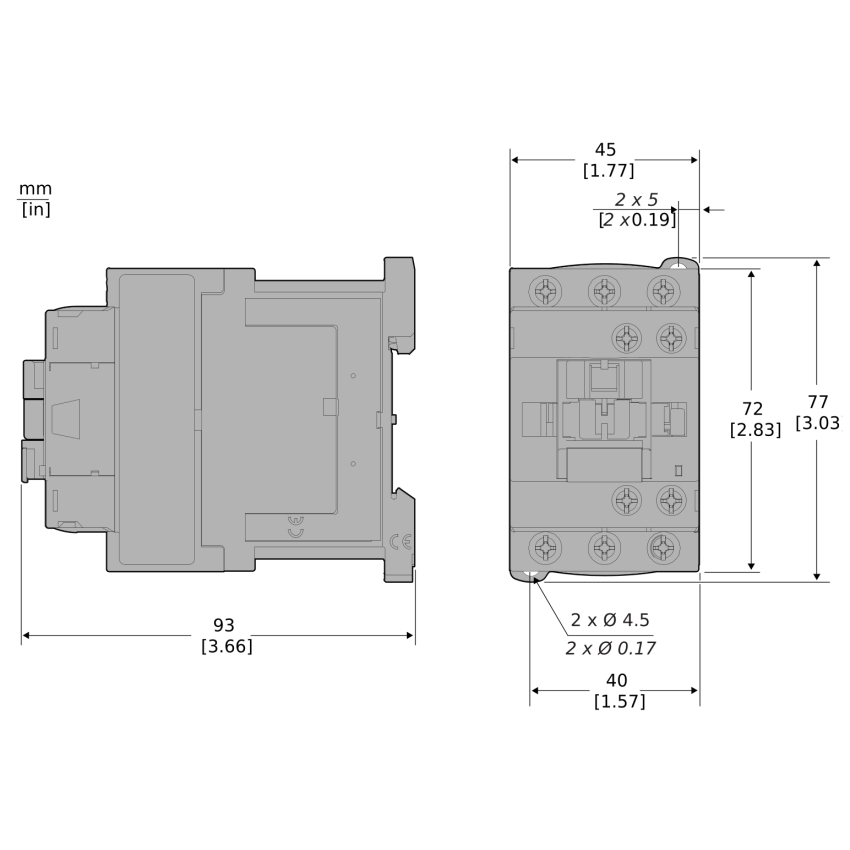

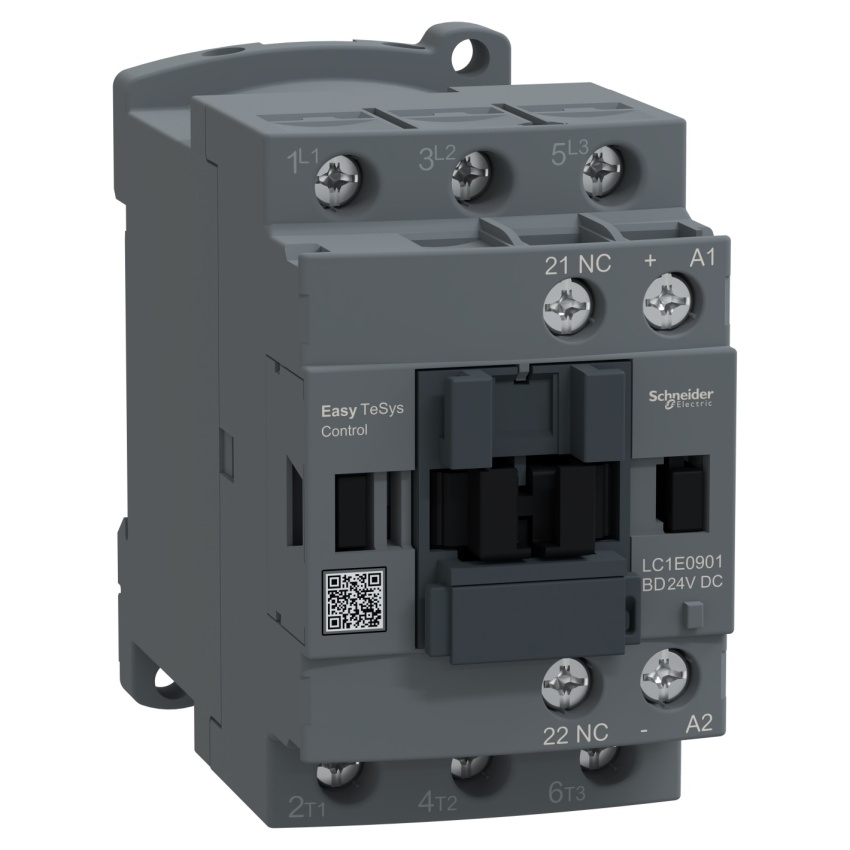

SCHN_LC1E0901BD_Image_1500.jpg SCHN_TIB00532_TI-Dimensions_1500x1500.jpg
Stykač TeSys Easy Control LC1E0901BD, 3P, 9 A, cívka 24 V DC – kompaktní stykač s 1x NC po... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480979 Zkopírováno

Kód dodavatele: LC1E0901BD Zkopírováno

EAN: 3606487144342 Zkopírováno

Šířka: 45 mm

Hloubka: 93 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Ihned k vyzvednutí v Praha 9 - Horní Počernice

Na objednání u dodavatele

Nyní s DPH: 575,96 Kč

Cena bez DPH: 476,00 Kč

Cena za ks bez DPH: 476,00 Kč

ks
Recykl. poplatek 0,62 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Stykač TeSys Easy Control LC1E0901BD, 3P, 9 A, cívka 24 V DC – kompaktní stykač s 1x NC pomocným kontaktem pro spínání motorů do 4 kW. Je třípólové zařízení určené pro spínání motorových aplikací do 9 A a 4 kW při napětí do 440 V (AC-3/AC-3e).

Vybaven je cívkou s napětím 24 V DC a jedním vestavěným pomocným kontaktem (1x NC). Stykač umožňuje jednoduché připojení přes šroubové svorky a nabízí možnost montáže na DIN lištu nebo upevnění pomocí šroubů. Díky kompaktním rozměrům 74 × 1 × 80 mm je ideální i do stísněných prostor. Vyniká vysokou spolehlivostí – elektrická životnost dosahuje 1,4 milionu cyklů a mechanická až 10 milionů. Stykač je vhodný pro provoz v teplotním rozsahu -5 °C až +55 °C a pracuje bez snížení výkonu až do nadmořské výšky 3000 m. Produkt je certifikován dle norem IEC, CE, EAC a splňuje ekologická kritéria Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 9 A / 4 kW při 440 V (AC-3/AC-3e)
  • Cívka 24 V DC
  • Vestavěný pomocný kontakt: 1x NC
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Rozměry: 74 × 1 × 80 mm (V × Š × H)
  • Šroubové svorky pro napájecí a řídicí připojení
  • Montáž na DIN lištu nebo pomocí šroubů
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do výšky 3000 m
  • Certifikace: IEC, CE, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 93 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 77 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 93 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 77 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
