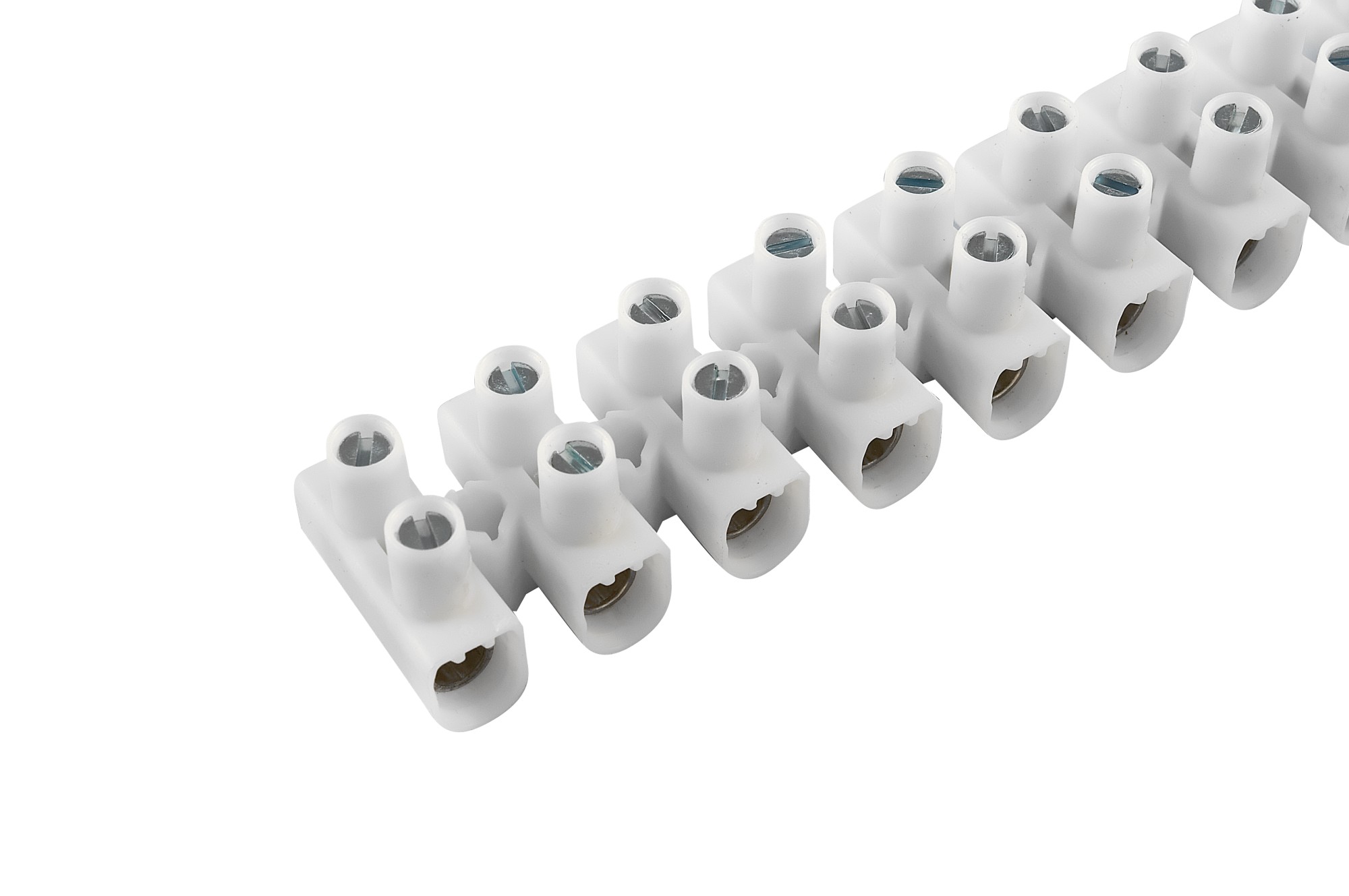

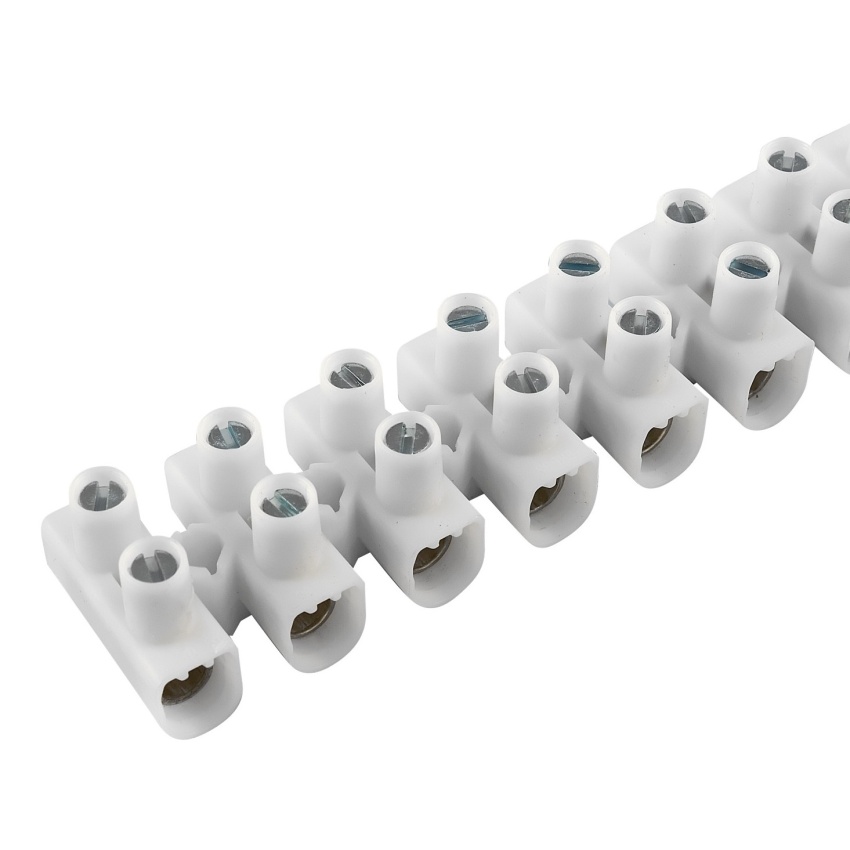

Svorkovnice lámací ELEMAN EKL 1 12pól 32A 12x1,5-6mm2, bílá (čokoláda) 1000104

Top produkt
ELEM_1000104.jpg 1000104.jpg 104.jpg
Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče rů... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 50108 Zkopírováno

Kód dodavatele: 1000104 Zkopírováno

EAN: 9006604116735 Zkopírováno

Středová vzdálenost otvorů: 10 mm

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0 - 0 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 1.5 - 4 mm2

Tento produkt již není v prodeji.
Popis Parametry Dokumenty ke stažení
Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých průřezů (od 1,5 mm2 až po 6 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost 41 A. Jmenovité napětí 450 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením.
Název parametru Hodnota
Středová vzdálenost otvorů 10 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0 - 0 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 4 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 6 mm2
Připojitelný průřez vícedrátového vodiče 0 - 0 mm2
Jmenovitý proud In 41 A
Jmenovité napětí 450 V
Typ el. připojení 1 Závitová přípojka
Typ el. připojení 2 Závitová přípojka
Počet pólů 12
Počet míst upnutí pro každý pól 2
Způsob montáže Přímá montáž
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 80 °C
Barva Bílá
Transparentní Ne
Šířka 18.9 mm
Výška 14.9 mm
Hloubka 116.5 mm
