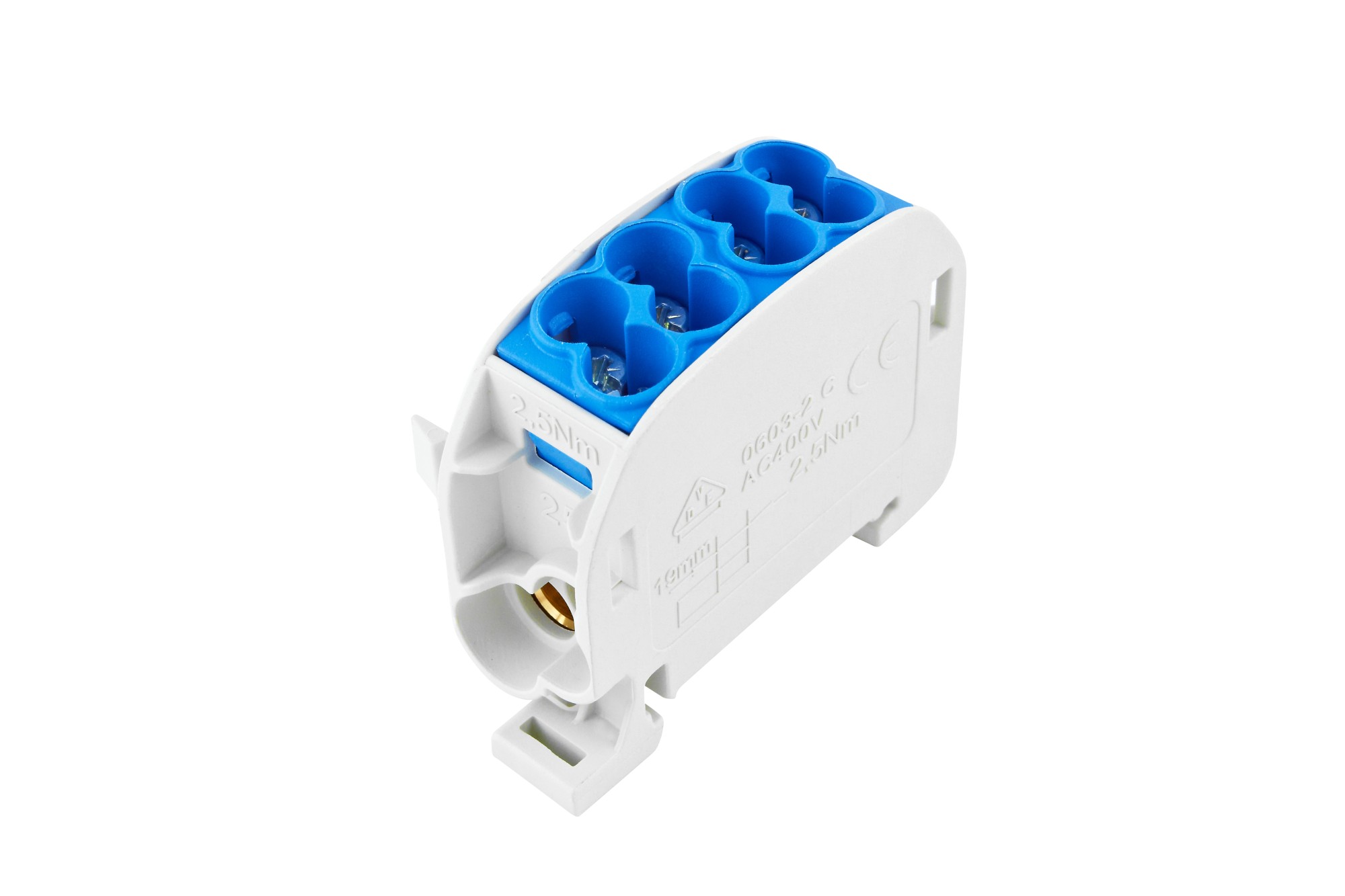

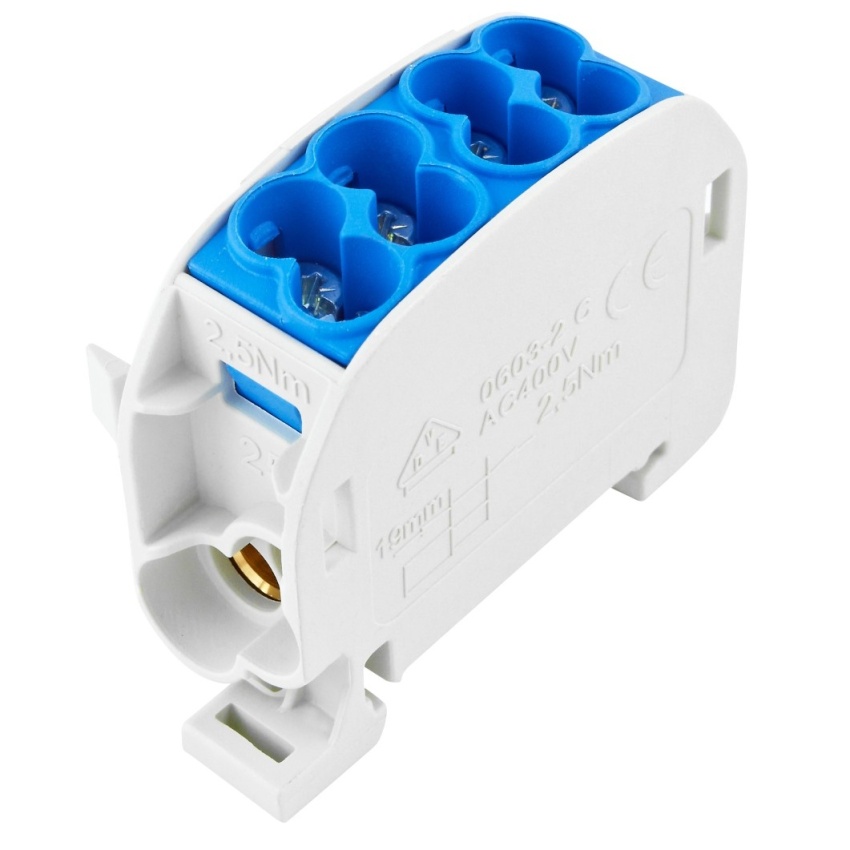

Svorkovnice rozbočovací HLAK 25//1 C N ELEMAN 100A 1pól CU IP20 1006530 modrá na DIN 1006530

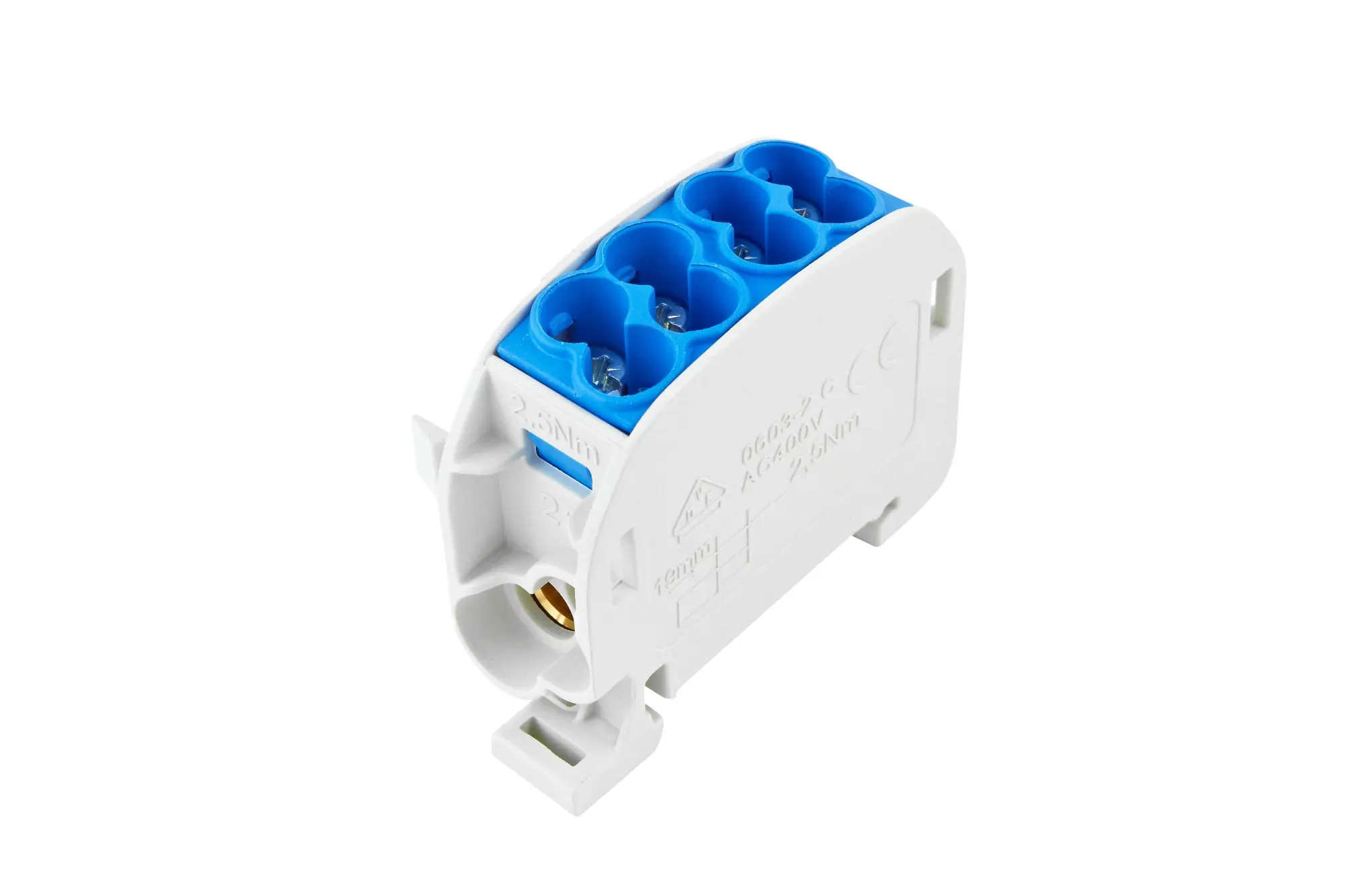

ELEM_1006530.jpg 1006530.jpg 6530.jpg
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 81881893 Zkopírováno

Kód dodavatele: 1006530 Zkopírováno

EAN: 4051589801119 Zkopírováno

Počet pólů: 1

Druh připojení: Šroubování

Způsob montáže: DIN lišta

Výška: 49.4 mm

Ihned k vyzvednutí na 20 pobočkách

Ihned k odeslání 135 ks

Nyní s DPH: 65,42 Kč

Cena bez DPH: 54,07 Kč

Cena za ks bez DPH: 54,07 Kč

ks
ks
balení (5 ks)
balení (60 ks)
Popis Parametry Dokumenty ke stažení
​

Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.


Hlavní přednosti:


• montáž na nosnou lištu
• jmenovité napětí 1000 V AC/DC
• menší vestavná šířka oproti svorkám
• barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená)
• krytí IP20 – ochrana před nebezpečným dotykem živých částí
• vhodné pro měděné vodiče
• řaditelné do sebe

Název parametru Hodnota
Počet pólů 1
Druh připojení Šroubování
Způsob montáže DIN lišta
Výška 49.4 mm
Šířka 24.8 mm
Hloubka 55.7 mm
Zajištěné proti dotyku Ano
Jmenovitý proud 152 A
Počet vstupů 2
Vhodné pro masivní vodiče Ano
Vhodné pro vícedrátové vodiče Ano
Vhodné pro jemné lankové vodiče Ne
Vhodné pro jemné vodiče bez koncovky kabelu Ne
Vhodné pro velmi jemné vodiče Ne
Vhodné pro velmi jemné vodiče bez koncovky kabelu Ne
Průřez vodiče, příkon 2.5 - 25
Průřez vodiče, vstupní AWG 4 - 14
Počet výstupů 2
Průřez vodiče, výkon 2.5 - 16
Průřez vodiče, výstup AWG 6 - 14
Všechny parametry
