Vačkový spínač OBZOR VSN40 2203C8-V-PNC-S-216-NSC 40A

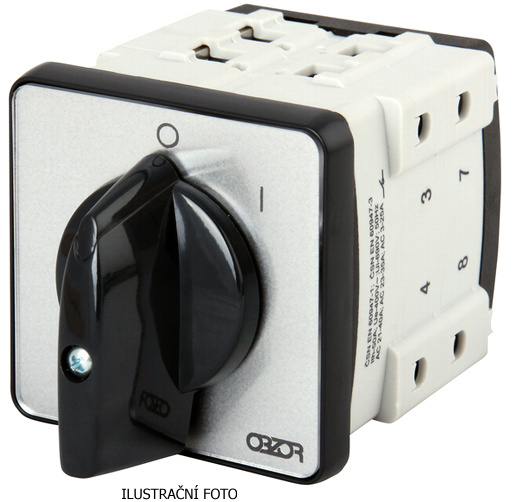

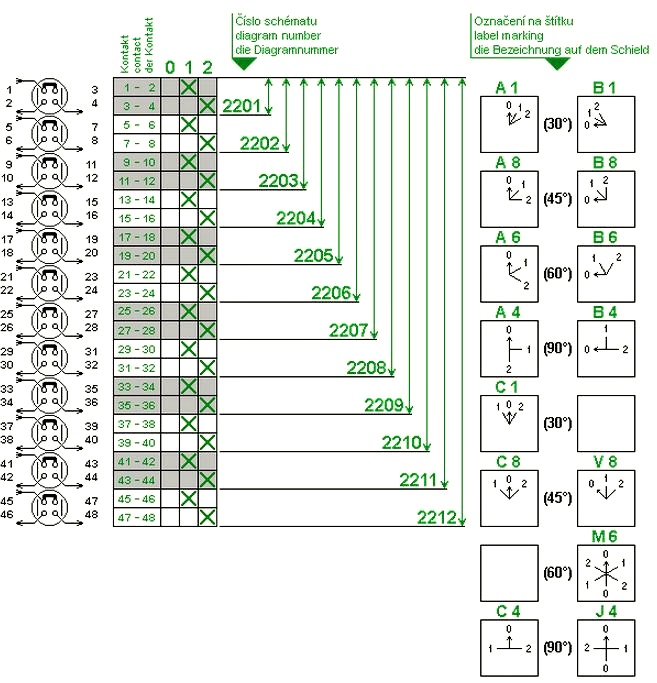

Vačkový spínač VSN 40 se schématem 2203 a spínacím úhlem 45°, polohy 1-0-2 (obrázek C8). Vestavné provedení - šroubové uchycení. Příslušenství: střední černá čelní deska (66x66 mm), střední černá šipka, štítek číslo 216. Délka odizolování vodiče: 13 mm.

Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček. Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody. Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry. Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů. Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů. V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II. Vačkové spínače lze použít v ovládacích a silových obvodech.
